Apakah wayar penyepuhlindapan sfera? (What Is Spheroidiized Annealed Wire) -1

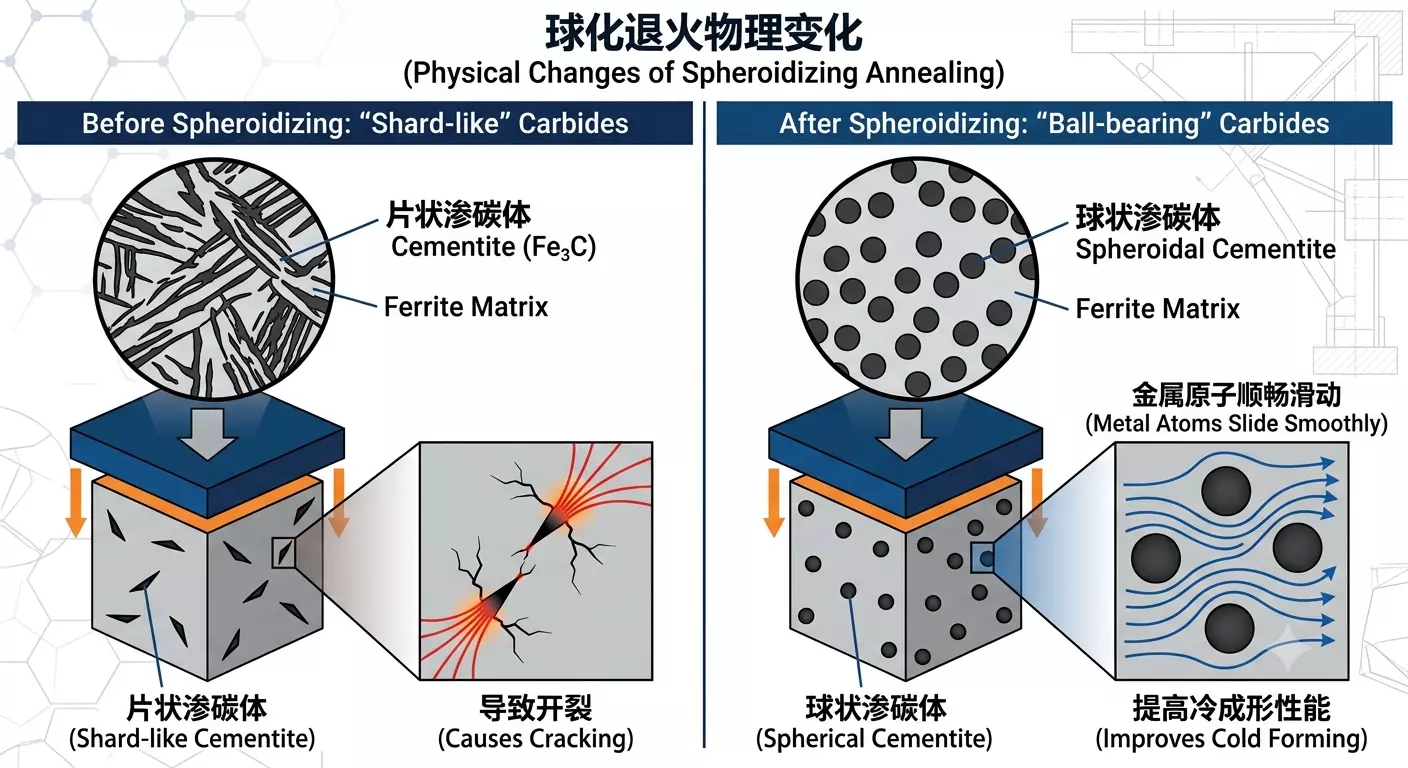

1. Definisi dan prinsip teras

Penyepuhlindapan pensferaan ialah rawatan haba untuk meningkatkan kebolehbentukan sejuk keluli. Ia boleh digunakan untuk keluli karbon sederhana dan tinggi, keluli boron, keluli aloi serta sesetengah keluli karbon rendah, bergantung pada gred, mikrostruktur awal dan proses pembuatan komponen. Sementit berbentuk lamela atau rangkaian (Fe₃C) diubah menjadi zarah tersebar berbentuk sfera atau hampir sfera. Pensferaan berkaitan dengan pengurangan tenaga antara muka ferit–sementit. Perubahan mikrostruktur ini boleh melembutkan bahan dan meningkatkan kemuluran. Atom logam tidak mengalir seperti cecair di sekeliling bebola galas; saiz dan taburan zarah serta mikrostruktur matriks turut mempengaruhi hasilnya.

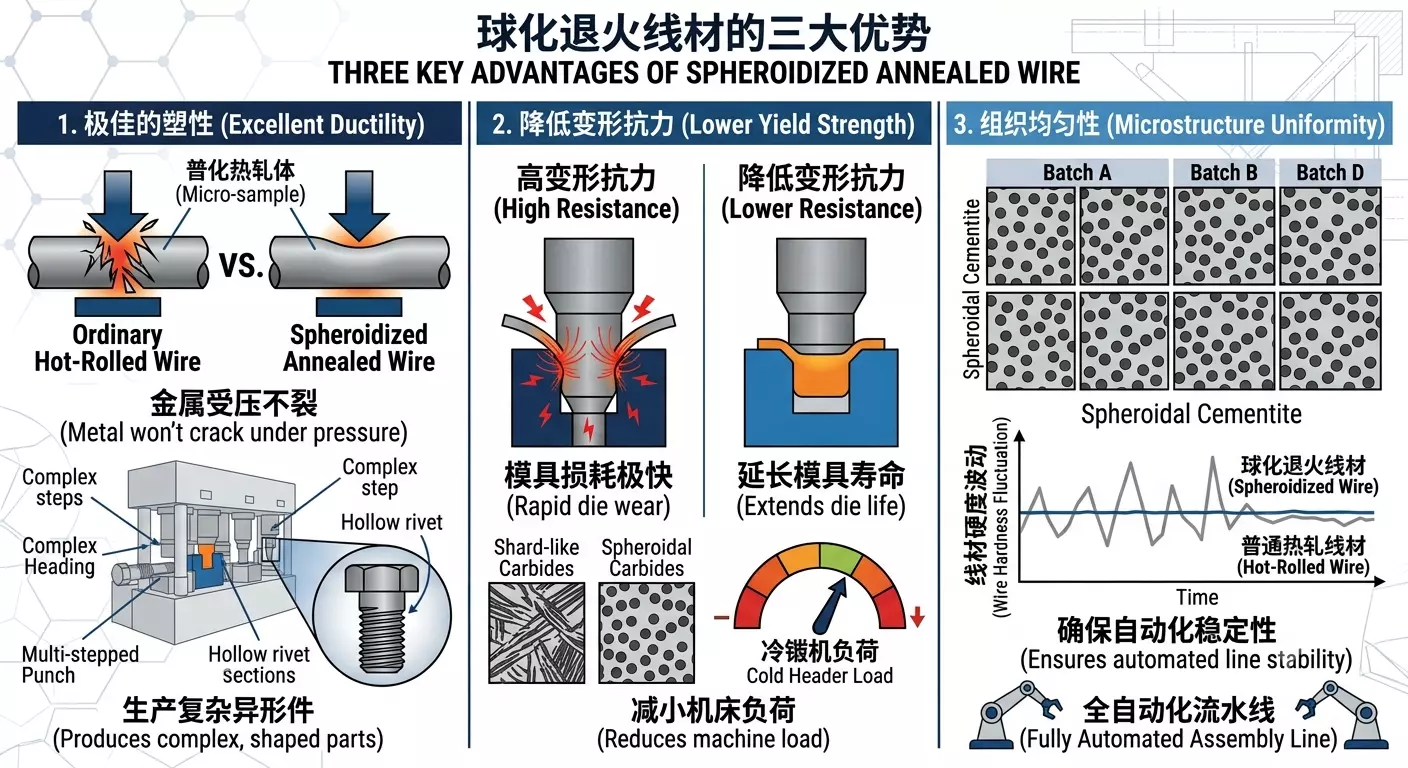

2. Mengapa wayar sfera mesti digunakan untuk tajuk sejuk?

Piring biasa (keadaan gulung panas) mempunyai kekerasan dan kerapuhan yang tinggi, dan kepala sejuk langsung akan menyebabkan kehilangan acuan yang sangat cepat, dan bahkan bahagian-bahagiannya akan pecah secara langsung. Kawat penyepuhlindapan sfera mempunyai tiga kelebihan berikut: · Keplastikan yang sangat baik (Keplastikan yang sangat baik): Apabila logam berada di bawah tekanan yang besar, ia dapat menghasilkan ubah bentuk yang ganas tanpa retakan mikro. Ini sangat penting untuk pengeluaran bahagian berbentuk khas yang kompleks seperti rivet berongga dan bolt langkah. · Pengurangan ubah bentuk (Lower Yeld Strength): Mengurangkan beban mesin dan acuan kepala sejuk, dan memperpanjang jangka hayat acuan mahal dengan ketara. · Keseragaman Organisasi: Memastikan turun naik kekerasan wayar sangat kecil pada setiap kumpulan, dan memastikan kestabilan pengeluaran barisan pemasangan automatik sepenuhnya.

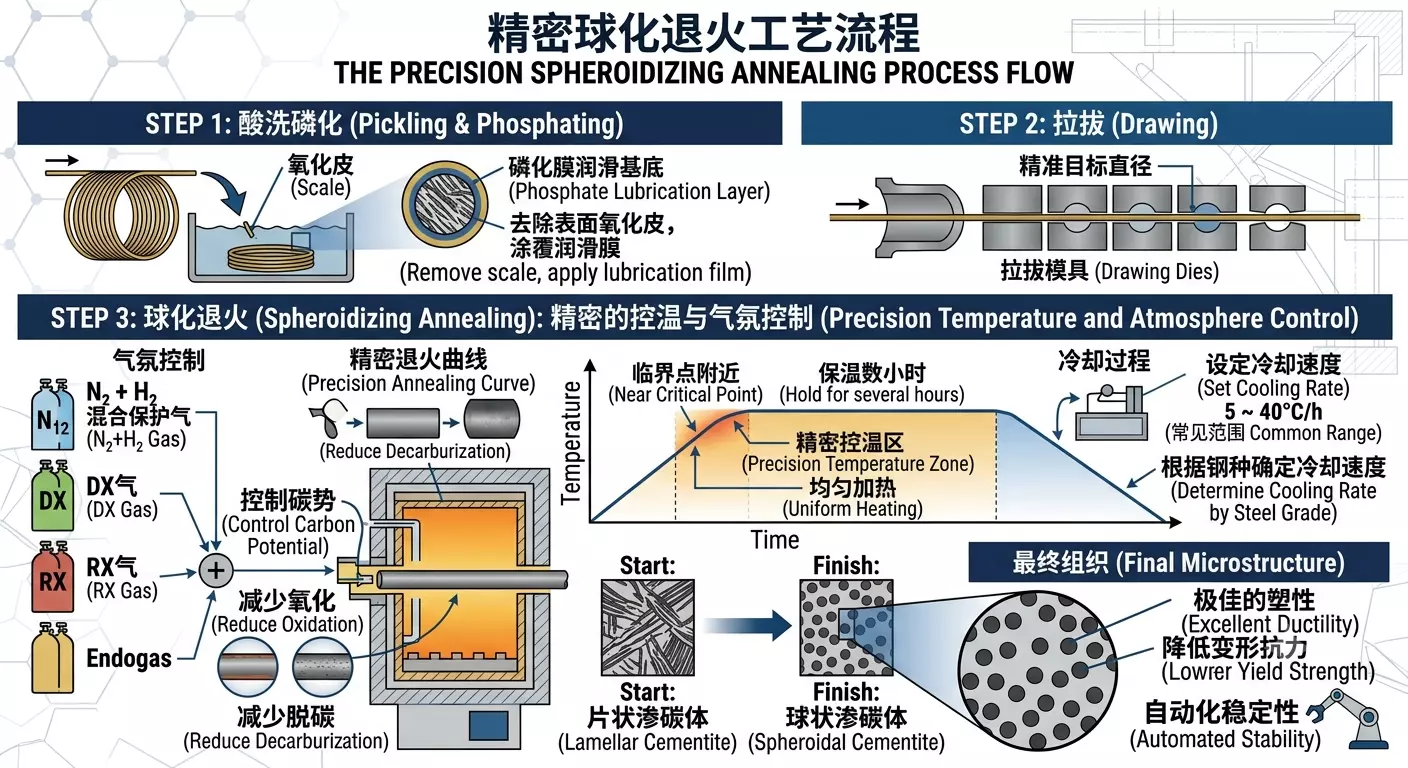

3. Proses pengeluaran

Anil spheroidisasi bukanlah "api" yang sederhana, ini adalah proses kawalan suhu yang sangat tepat: 1. Pickling & Phosphating: Keluarkan skala permukaan dan sapukan lapisan filem fosfat sebagai asas pelinciran. 2. Drawing: Tarik wayar ke diameter sasaran yang tepat. Spheroidizing Annealing (Spheroidizing Annealing): Dalam tungku suasana pelindung (biasanya gas pelindung campuran Nant Hzen, gas DX, gas RX atau Endogas digunakan untuk melindungi suasana, dan untuk mengurangkan pengoksidaan dan dekarbonisasi dengan mengawal potensi karbon.) Di tengah, panaskan ke dekat titik kritikal, simpan selama beberapa jam, dan kemudian sejukkan pada kelajuan tertentu. Kadar penyejukan harus ditentukan mengikut jenis keluli dan organisasi sasaran, julat umum adalah sekitar 5 ~ 40 ℃/j.

Proses pembuatan wayar kepala sejuk yang biasa harus ditentukan mengikut tahap produk dan keperluan pelanggan.

RA:PC-RA SA:PC-SA RAIP:PC-RA-PC-D (S)AIP:PC-SA-PC-D SAF:PC-D-SA-PC SAIP:PC-D-SA-PC-D PASAF:PC-LA-PC-D-SA-PC PASAIP:PC-LA-PC-D-SA-PC-D PSASAIP:PC-SA-PC-D-SA-PC-D Di mana: PC = Acar dan fosfat LA = penyepuhlindapan suhu rendah RA = penyepuhlindapan biasa SA = penyepuhlindapan sfera D = Tarik HD = Pengepaman Langsung AIP = penyepuhlindapan proses

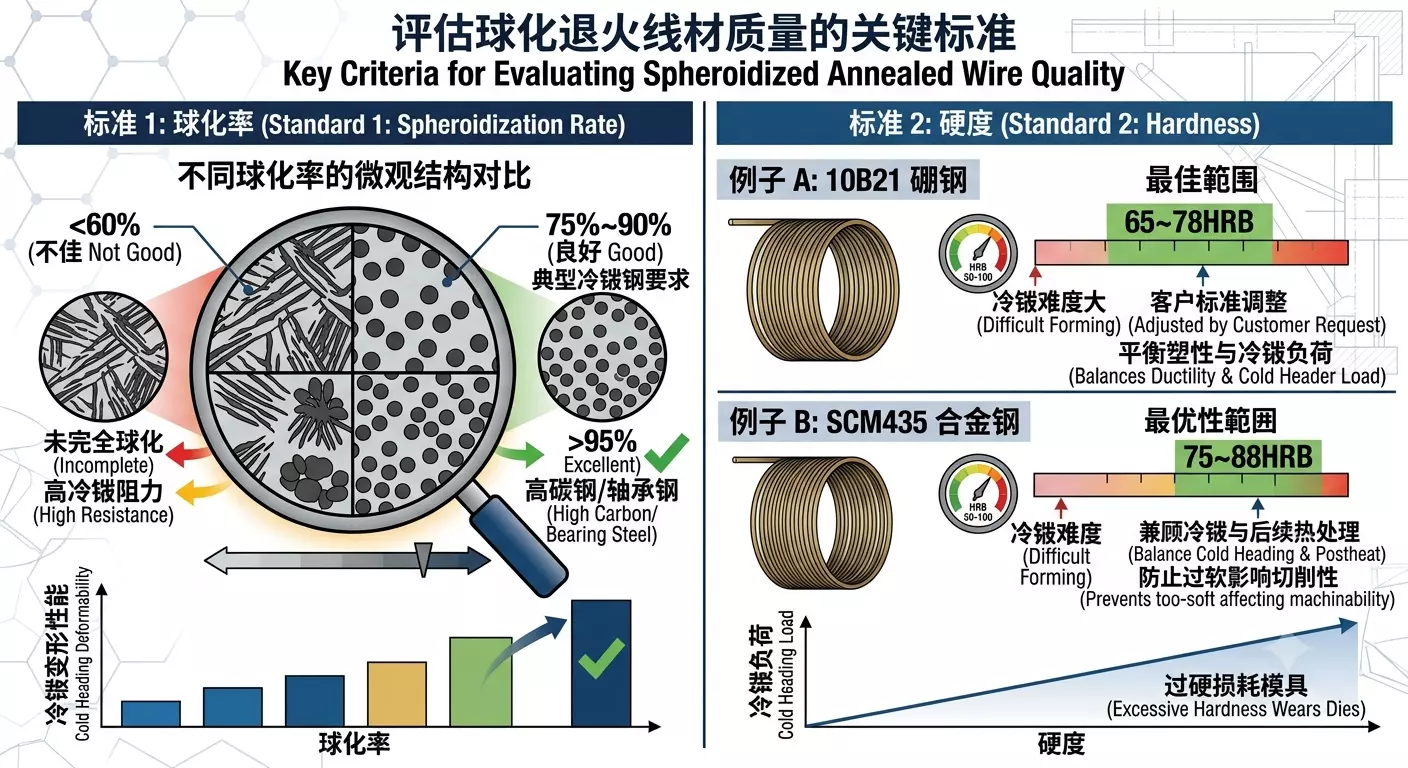

4. Kriteria penilaian kualiti

Biasanya terdapat dua kriteria untuk menilai sama ada wayar penyepuhlindapan spheroilized baik atau tidak: Kadar Spheroidization: Keperluan kadar spheroidiization harus ditentukan mengikut gred keluli dan tujuan akhir. Secara amnya, keperluan keluli kepala sejuk adalah sekitar 60% ~ 90%, keluli karbon tinggi dan keluli galas biasanya memerlukan tahap struktur spherialisasi yang lebih tinggi. Kekerasan (Hardness): Sebagai contoh, kekerasan biasanya dikawal pada 65 ~ Julat 78HRB disesuaikan mengikut kesukaran tajuk sejuk dan keperluan pelanggan. Kekerasan SCM435 biasanya dikawal pada 75 ~ Julat 88HRB untuk mengambil kira prestasi kepala sejuk dan keperluan rawatan haba seterusnya.
