COLD FORMING MATERIALS

Kawat kepala sejuk ML40

MATERIALSENGINEERINGCREATION GROUP

Pusat Produk / Standard nasional GB / GB/T 5953.1

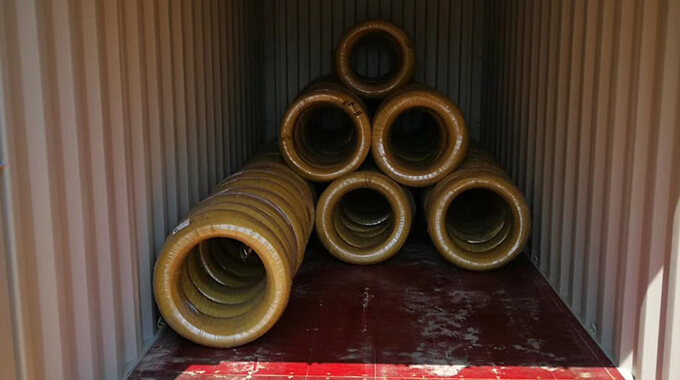

Kawat kepala sejuk ML40

Diameter wayar: 0.40-46mm

Kekuatan tegangan: Sila rujuk halaman parameter teknikal

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupCo., Ltd. adalah syarikat penanda aras untuk batang dawai yang sejuk di China. Rata-rata, pengurusan pengeluaran mempunyai pengalaman industri lebih dari 15 tahun. Sebilangan besar pelanggan koperasi adalah pembekal kelas pertama syarikat automotif global, dan semua bahan mentah berasal dari kilang keluli domestik yang terkenal. Semua pesanan pengeluaran adalah 100% kebolehkesanan.

Syarat penghantaran teknikal

: Tarik sejuk, penyepuhlindapan, tarik cahaya anil (tarik cahaya anil)- SALD

: Annealing dan sejuk, anil, anil, anil, anil, rawning cahaya anil (ASALD;

Kualiti permukaan

- : Permukaan wayar licin secara berterusan

- : Tidak ada jahitan, tumpang tindih, lubang, calar dan parut tarik

- : Tiada karat

Industri aplikasi

- : Industri automotif

- : Industri bahan binaan

- : Industri peralatan mekanikal

- : Industri lain

Kajian Kes

Products & Service

Rod dawai keluli

Penjerukan asid dan pemfosfatan

Penarikan sejuk

Penyepuhlindapan pensferaan

Semak

Produk siap

1. Komposisi kimia

Komposisi kimia, skor jisim % merujuk kepada GB 28906-2012

2. Sifat mekanikal

Jadual 3 Sifat mekanikal dawai keluli karbon yang disesuaikan

Gred keluli a	Diameter / mm	SALD			SA
Gred keluli a	Diameter / mm	Kekuatan tegangan Rm/ MPa	Pengurangan luas keratan rentas Z/ %	Kekerasan Rockwell / HRB	Kekuatan tegangan Rm MPa	Pengurangan luas keratan rentas Z/ %	Kekerasan Rockwell / HRB
ML25 ML25Mn ML30Mn ML30 ML35	≤6.00	490-690	≥55	-	380-560	≥60	≤86
	>6.00-12.00	470-650	≥55	-
	>12.00-25.00	450-600	≥50	≤89
ML40 ML35Mn	≤6.00	550-730	≥55	-	430-580	≥60	≤87
	>6.00-12.00	500-670	≥55	-
	>12.00-25.00	450-600	≥50	≤89
ML45 ML42Mn	≤6.00	590-760	≥55	-	450-600	≥60	≤89
	>6.00-12.00	570-720	≥55	-
	>12.00-25.00	470-620	≥50	≤96
a Sebagai rujukan komposisi kimia gred keluli, lihat GB/T 6478.

2.1 Sifat mekanikal wayar keluli yang dihantar dalam keadaan HD ditentukan melalui rundingan antara pihak penawaran dan permintaan.
2.2 Sifat mekanik keadaan penghantaran wayar keluli yang disesuaikan harus memenuhi kehendak Jadual 3 dan Jadual 4.
2.3 Apabila wayar keluli dihantar dalam keadaan lurus atau digilap, sifat mekanik membolehkan turun naik 10%.
2.4 Sifat mekanik wayar keluli dengan diameter nominal lebih besar daripada 25.00mm ditentukan melalui rundingan antara pihak penawaran dan permintaan.
2.5 Sifat mekanikal gred yang tidak disenaraikan dalam jadual ditentukan melalui rundingan antara pihak penawaran dan permintaan.
2.6 penempaan atas
Sampel dawai keluli ditempa dengan bahagian atas sejuk hingga setengah ketinggian sampel asal, dan tidak boleh ada retakan atau retakan di permukaan. Ia juga boleh ditempa hingga sepertiga atau seperempat ketinggian sampel asal setelah perjanjian antara kedua-dua pihak.

3. Mikrostruktur

Jadual 6 Julat kedalaman lapisan dekarbonisasi yang dibenarkan

Kawat keluli yang telah menjalani rawatan penyepuhlindapan sintikisasi dapat diperiksa sesuai dengan kehendak pembeli dan ditunjukkan dalam kontrak. Tahap kelayakan dan kaedah ujian harus dirundingkan oleh pihak penawaran dan permintaan.

Diameter nominal dawai	Kedalaman penyahkarbonan lengkap	Jumlah kedalaman penyahkarbonan
≤8.00	≤0.02	≤0.10
>8.00-15.0	≤0.02	≤0.15
>15.0-25.0	≤0.03	≤0.20
>25.0-45.0	Mengikut persetujuan	Mengikut persetujuan

3.1 Lapisan dekarburisasi
Mengikut kehendak pembeli dan ditunjukkan dalam kontrak, julat kedalaman lapisan dekarburisasi di permukaan dawai keluli dapat diperiksa, dan julat kedalaman lapisan dekarburisasi penuh dan lapisan dekarburisasi total (lapisan peralihan ferit) harus dipenuhi Menurut ketentuan Jadual 6, ketika ada syarat khusus untuk lapisan dekarburisasi, ia ditentukan oleh pihak penawaran dan permintaan melalui perundingan. Kandungan karbon tidak lebih besar daripada 0. Untuk gred 30% wayar keluli, kaedah pemeriksaan dirundingkan oleh pihak penawaran dan permintaan.
3.2 Peningkatan karbon
Tidak boleh ada kenaikan karbon di permukaan dawai keluli. Sekiranya pembekal dapat menjamin, ia tidak dapat melakukan pemeriksaan.

4. Kualiti permukaan

4.1 Permukaan dawai keluli mestilah licin, tanpa retakan, parut, lipatan, pelapisan, regangan dan karat. Walau bagaimanapun, lubang individu dengan kedalaman tidak lebih dari separuh toleransi diameter dibenarkan, dan permukaan cembung, lekukan dan calar dibenarkan. Warna pengoksidaan dibenarkan di permukaan dawai keluli yang dihantar dalam keadaan penyepuhlindapan.
4.2 Keperluan lapisan permukaan dawai keluli ditentukan melalui rundingan antara pihak penawaran dan permintaan.

Product Detail Technical Information Inspection Packaging
