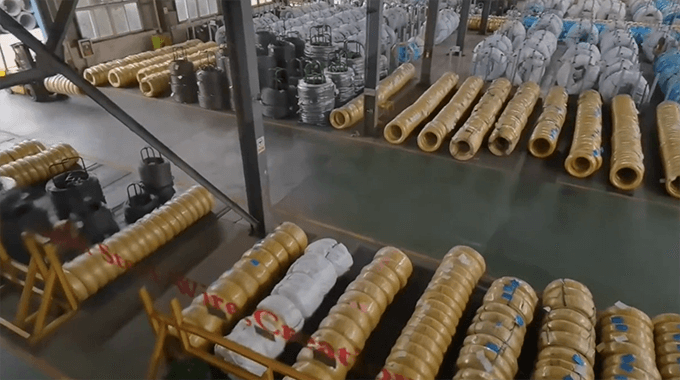

Dawai keluli untuk pembentukan kepala sejuk SWCH24K

MATERIALSENGINEERINGCREATION GROUP

Pusat Produk / JIS Standard / JIS G3507

Dawai keluli untuk pembentukan kepala sejuk SWCH24K

Diameter dawai: 0.40-46mm

Kekuatan tegangan: Sila rujuk halaman maklumat teknikal

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupAdalah China. Ia adalah sebuah syarikat penanda aras yang mempunyai 20 tahun pengalaman dalam sesebuah syarikat yang memberi tumpuan kepada wayar keluli berkualiti tajuk sejuk dalam keseluruhan pasukan pengurusan. Kami mempunyai hubungan yang baik dengan banyak pembekal tier one dalam industri automotif dan semua wayar wayar dibekalkan oleh kilang keluli jenama. Semua pesanan adalah 100% dikesan.

Syarat penghantaran teknikal

DA proses:

Kualiti permukaan

- : Berterusan, licin

- : Tiada jahitan, tidak bertindih, berlubang, calar, tiada tanda lanjutan

- : Tiada karat

Industri gunaan

- : Industri automotif

- : Pembinaan

- : Jentera & peralatan industri

- : Industri-industri lain

Kajian kes

Products & Service

Rod dawai keluli

Penjerukan asid dan pemfosfatan

Penarikan sejuk

Penyepuhlindapan pensferaan

Pemeriksaan

Produk siap

1. Komposisi kimia

Jadual 1-bahan kimia, unit %

Gred keluli	C	Si	Mn	P	S	Al	Pengelasan
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	Keluli setara keluli rimmed
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	Keluli dinyahoksida dengan aluminium
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	Keluli dinyahoksida penuh

Semua jenis keluli dalam jadual ini tidak boleh melebihi 0.30% Cu, 0.20% Ni dan 0.20% Cr.

2. Sifat-sifat mekanikal garisan

Jadual 3 sifat mekanikal garisan oleh proses DA

Gred keluli	Kekuatan tegangan N/mm²	Pengurangan luas keratan rentas %	Kekerasan (Rujukan) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

Kata-kata 1. Garis yang digunakan untuk produk yang dirawat haba, yang SWCH6R untuk jenis SWCH27K, boleh mempunyai had yang lebih rendah daripada kekuatan tegangan yang lebih rendah daripada nilai dalam jadual 3 mengikut perjanjian antara pihak penerima. 2. Apabila diameter wayar adalah 20 mm atau lebih, aperture dikurangkan sebanyak 5 dari nilai jadual 3. Untuk 3 mm atau kurang, diafragma tidak ditakrifkan. 3 1N/mm2 = 1MPa

3. Kedalaman arang batu-decalination

Jadual 4 purata decalination kedalaman had yang dibenarkan

Unit mm
Diameter dawai	Kedalaman penyahkarbonan ferit	Jumlah kedalaman penyahkarbonan
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

Dalam kes garisan antara kedalaman decarburying SWCH30K dan SWCH50K dan penetapan orderer, ujian 10.3.1 dilakukan, dan had yang dibenarkan kedalaman decarburying purata adalah mengikut jadual 4. Walau bagaimanapun, Garisan yang mempunyai diameter lebih daripada 32 mm adalah tertakluk kepada perjanjian antara pihak-pihak yang menerima.

4. Elaun diameter dawai dan sisihan pembezaan

Jadual 5 elaun Diameter dawai dan perbezaan perbezaan

Diameter dawai	Toleransi	Ketidakbulatan
≤ 3	0-0.025	≤ 0.013
Lebih daripada 3 hingga dan termasuk 6	0-0.030	≤ 0.015
Lebih daripada 6 hingga dan termasuk 10	0-0.036	≤ 0.018
Lebih daripada 10 hingga dan termasuk 18	0-0.043	≤ 0.022
Lebih daripada 18 hingga dan termasuk 30	0-0.070	≤ 0.035
Lebih daripada 30 hingga dan termasuk 40	0-0.100	≤ 0.050
Lebih daripada 40 hingga dan termasuk 50	0-0.150	≤ 0.070
